Como Montar o seu Carrinho de Controle Remoto (Kit DIY) — Passo a Passo

Chegou a hora de colocar a mão na massa! Neste guia você vai montar, do zero, um carrinho de controle remoto (rádio controle) a partir do kit — passando pela parte elétrica (motor, receptor, pilhas e antena) e pela montagem mecânica (estrutura, eixos, rodas e o controle). Cada etapa tem um vídeo curto mostrando exatamente o que fazer.

Etapa 0 – Componentes e Módulo RC (Rádio Controle)

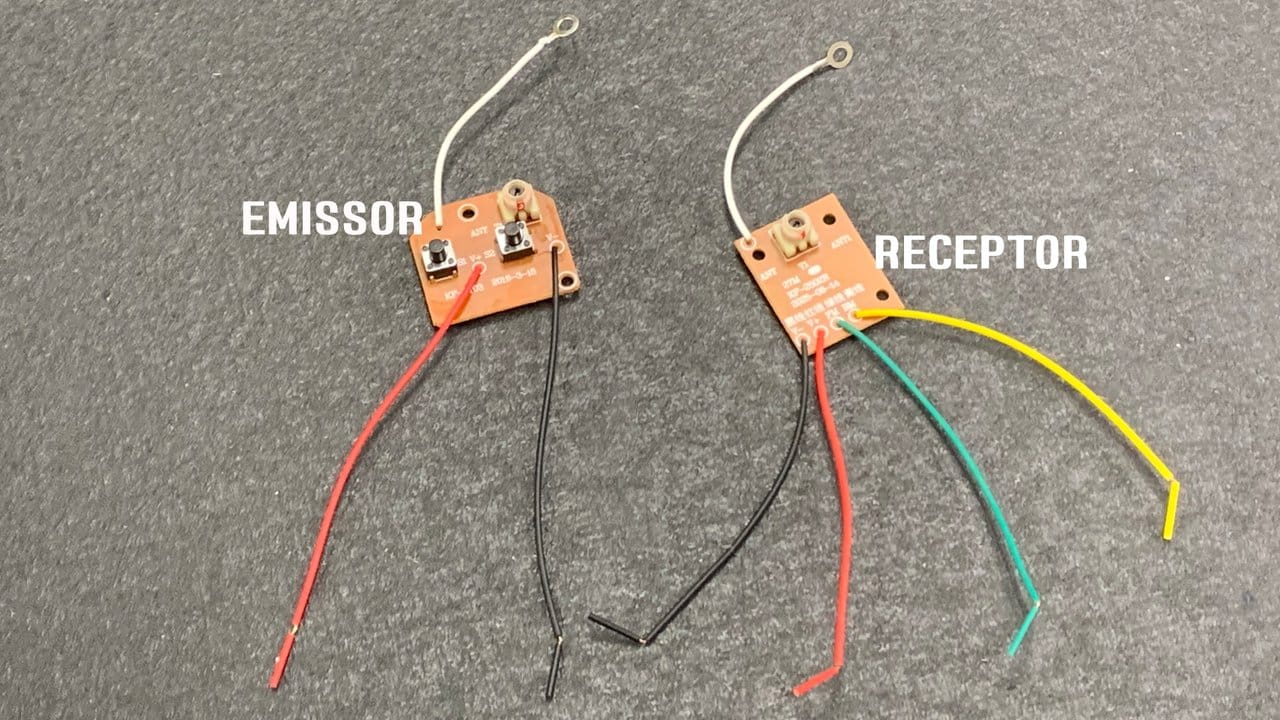

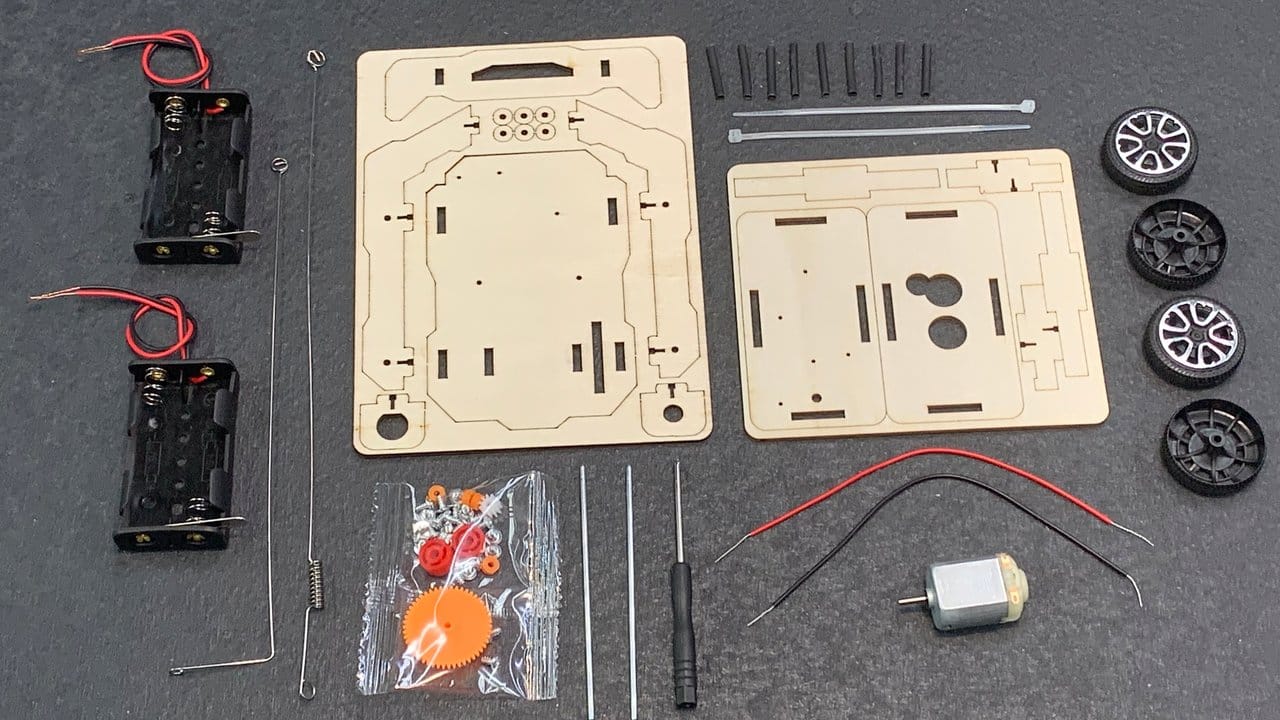

Conheça os componentes do kit e os módulos RC (Rádio Controle): o emissor (que fica no controle) e o receptor (que fica no carrinho).

Etapa 1 – Organizando as peças menores

Pegue o saquinho com as peças menores e coloque-as em um recipiente para não perdê-las durante a montagem. Você pode utilizar, por exemplo, um copo.

Etapa 2 – Preparando as peças de MDF

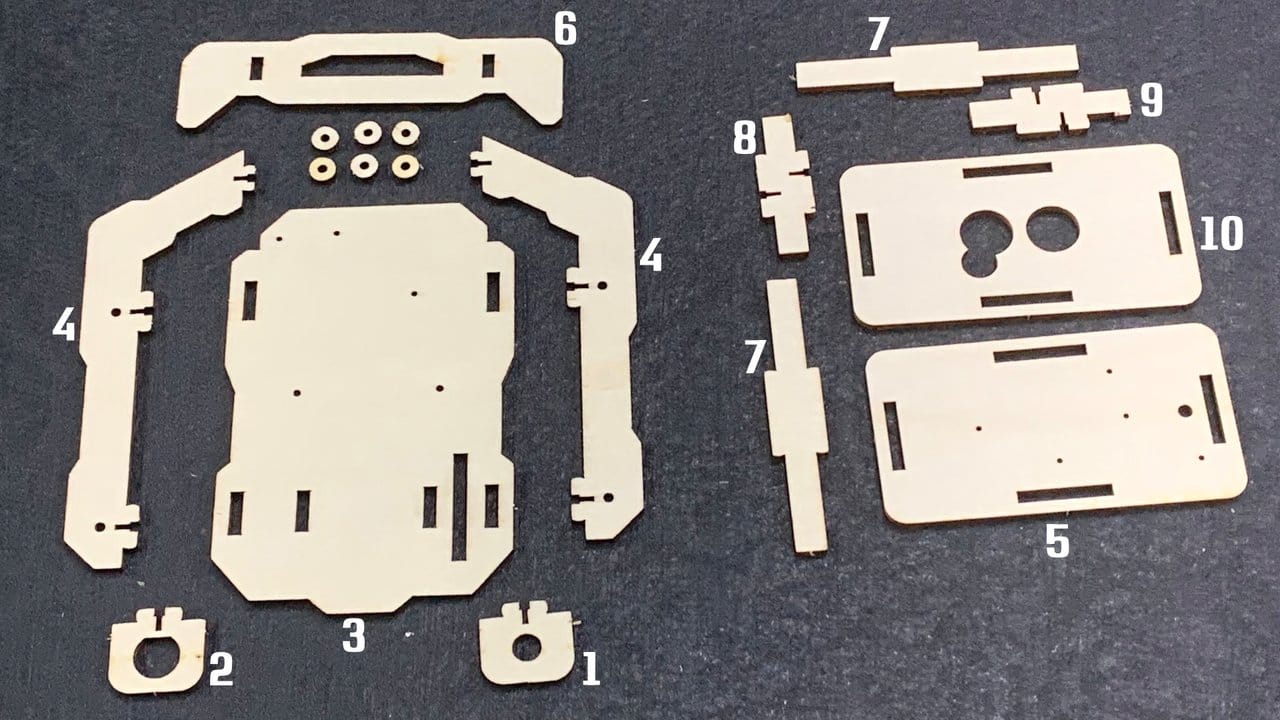

Destaque as peças de MDF para facilitar a montagem. Veja na imagem a numeração de cada placa, pois ela será usada como referência nas próximas etapas.

Etapa 3 – Ligando os fios ao motor

Pegue os fios preto e vermelho e entrelace-os nos furos dos terminais do motor. Preste atenção para colocar o fio vermelho no terminal que possui uma pequena marcação em forma de bolinha abaixo dele, pois esse é o lado correspondente à polaridade positiva (+) do motor.

Etapa 4 – Montando o suporte do motor

Passe a placa 1 pelo eixo do motor e encaixe a placa 2 na parte traseira dele. Depois, encaixe o pinhão no eixo do motor.

Passe um pedaço de tubo termorretrátil em cada fio, como mostrado no vídeo, deixando-os próximos aos terminais do motor por enquanto.

Etapa 5 – Montando as placas laterais

Pegue as placas 4 e encaixe-as nos furos da placa 3, conforme mostrado no vídeo. Em seguida, parafuse os encaixes.

Etapa 6 – Fixando o motor na estrutura

Agora, encaixe as placas 1 e 2, que estão presas ao motor, na placa 3, deixando o pinhão voltado para o lado do furo maior. Vire a estrutura para a parte de trás e parafuse os encaixes.

Etapa 7 – Ligando o receptor ao motor

Pegue o módulo RC receptor e entrelace seus fios aos fios do motor, conforme mostrado no vídeo. Preste atenção às cores: o fio preto do motor deve ser conectado ao fio verde do receptor, e o fio vermelho do motor ao fio amarelo do receptor.

Depois, puxe os pedaços de tubo termorretrátil que foram deixados nos fios do motor para cobrir e proteger as emendas.

Etapa 8 – Ligando o suporte de pilhas ao receptor

Pegue um dos suportes de pilhas e dois pedaços de tubo termorretrátil. Passe os tubos pelos fios vermelho e preto do receptor e entrelace os fios do receptor aos fios do suporte de pilhas.

Preste atenção para conectar fios da mesma cor. Depois, posicione os tubos termorretráteis sobre as emendas para protegê-las, como na etapa anterior.

Etapa 9 – Fixando o suporte de pilhas

Parafuse o suporte de pilhas na placa 3, conforme mostrado no vídeo, deixando os fios voltados para a mesma direção do eixo do motor.

Etapa 10 – Fixando o receptor

Parafuse o módulo receptor na placa 3.

Etapa 11 – Instalando a antena do receptor

Pegue a antena em formato de "L" e parafuse-a na placa 3 junto ao fio branco do receptor.

Etapa 12 – Preparando o controle remoto

Pegue a placa 5, o outro suporte de pilhas, dois pedaços de tubo termorretrátil e o módulo RC emissor.

Passe os fios do suporte pelo furo da placa 5 e coloque os tubos termorretráteis nos fios vermelho e preto do módulo emissor. Depois, entrelace os fios de mesma cor e proteja as emendas posicionando os tubos termorretráteis sobre elas.

Etapa 13 – Fixando o emissor e o suporte de pilhas

Parafuse o módulo emissor em um dos lados da placa 5 e o suporte de pilhas no outro lado, conforme mostrado no vídeo.

Etapa 14 – Instalando a antena do emissor

Pegue a outra antena e parafuse-a na placa 5 junto ao fio branco do emissor.

Etapa 15 – Testando o funcionamento

Coloque as pilhas nos suportes e faça um teste para verificar se o sistema está funcionando corretamente.

Etapa 16 – Organizando os fios do carrinho

Organize os fios do carrinho, prenda-os utilizando a abraçadeira e, depois, corte o excesso.

Etapa 17 – Instalando os eixos

Passe um dos eixos pela parte traseira do carrinho, utilizando os furos localizados nas placas 4, e coloque um espaçador em cada lado.

Depois, passe o outro eixo pelos furos da parte dianteira, junto à engrenagem, posicionando-o conforme mostrado no vídeo, e coloque os espaçadores.

Certifique-se de que os espaçadores não estejam pressionados contra as placas, para que os eixos possam girar livremente.

Etapa 18 – Instalando as rodas

Encaixe as rodas nas pontas dos eixos.

Etapa 19 – Instalando a placa superior do carrinho

Coloque a placa 6 nas extremidades das placas 4 e parafuse os encaixes.

Etapa 20 – Organizando e montando o controle remoto

Prenda os fios do controle remoto com uma abraçadeira e corte o excesso.

Depois disso, encaixe as placas 7, 8 e 9 nos furos da placa 5, seguindo exatamente a posição mostrada no vídeo. Em seguida, parafuse os encaixes.

Etapa 21 – Finalizando o controle remoto

Fixe a placa 10 nos encaixes das placas 7, 8 e 9 e parafuse os dois pontos de fixação.

Para finalizar, coloque os knobs (capinhas) nos botões do controle.

Etapa 22 – Carrinho finalizado! 🎉

Está pronto! Agora é só usar a imaginação e a criatividade para criar diferentes brincadeiras e customizações para o seu carrinho de controle remoto!

Gostou do projeto? Marque a Mamute Eletrônica e mostre o seu carrinho montado! 🦣⚡
