Potenciômetro: Guia Completo — Como Funciona, Tipos, Curvas e Arduino
Do divisor de tensão ao controle de volume — entenda os três terminais, a diferença entre curva linear e logarítmica, e quando usar cada tipo de potenciômetro.
POTENCIÔMETRO
O resistor variável que coloca o controle nas suas mãos
Você já girou um botão de volume, ajustou o brilho de uma tela ou calibrou um circuito eletrônico? Em todos esses casos, muito provavelmente havia um potenciômetro por trás do controle. É um dos componentes mais antigos e mais versáteis da eletrônica — simples de entender, fácil de usar e presente em todo tipo de projeto, do mais básico ao mais sofisticado.
Neste guia você vai aprender o que é um potenciômetro, como ele funciona por dentro, quais são os tipos mais comuns, a diferença fundamental entre a curva linear e a logarítmica, e como usar um com Arduino. Tudo com linguagem direta, do básico ao avançado.
⚙️ O Que É um Potenciômetro?
Um potenciômetro é um resistor variável de três terminais. Ao mover o eixo (no rotativo) ou o cursor (no deslizante), você ajusta a resistência elétrica entre os terminais — e com isso controla tensão, corrente, brilho, volume ou qualquer grandeza analógica do seu circuito.
Ao contrário de um resistor fixo, que tem um valor permanente, o potenciômetro deixa você escolher um valor dentro de uma faixa — do zero até a resistência total gravada no componente. É essa flexibilidade que o torna tão útil.
Terminal CW
Uma das extremidades da trilha resistiva. Corresponde à resistência máxima quando o cursor está na posição oposta.
Terminal W (Cursor)
O pino central. Sua tensão ou resistência varia conforme a posição do cursor. É aqui que você lê o sinal.
Terminal CCW
A outra extremidade da trilha. Conectado a GND na maioria dos circuitos com Arduino ou divisor de tensão.
🔬 Como Funciona por Dentro
Internamente, um potenciômetro é formado por uma trilha resistiva — uma fita de material que oferece resistência elétrica — e um cursor deslizante que percorre essa trilha. Os dois terminais fixos estão nas extremidades da trilha; o terminal central está ligado ao cursor.
Quando o cursor está no meio da trilha, a resistência entre o cursor e cada extremidade é aproximadamente metade do valor total. Quando está numa extremidade, a resistência é zero de um lado e máxima do outro. Simples assim.
📐 O potenciômetro como divisor de tensão
Tensão na saída (W) = Tensão de entrada × (R_cursor / R_total)Exemplo com 5V e potenciômetro no meio (50%):
Vsaída = 5V × (5kΩ / 10kΩ) = 2,5V
Isso é tudo que o Arduino faz com o analogRead():
lê a tensão no cursor e converte para um número de 0 a 1023.
O material da trilha define as características do componente. Os mais comuns são o carbono (barato, para uso geral), a cermet (mistura de cerâmica e metal, mais precisa, usada em trimpots) e o fio metálico enrolado (resistente a altas potências, usado em aplicações industriais). Para a maioria dos projetos com Arduino e eletrônica geral, o carbono é mais que suficiente.
📈 Curva Linear × Logarítmica — A Diferença Mais Importante
Esta é a característica que mais confunde quem está começando — e que mais importa na hora de escolher um potenciômetro. A curva define como a resistência varia em relação à posição do cursor.
📏 Curva Linear — Tipo B
A resistência aumenta de forma uniforme conforme você gira o eixo. No meio do percurso, você tem exatamente 50% da resistência total. É a curva "o que você vê é o que você tem" — intuitiva e previsível.
🎵 Curva Logarítmica — Tipo A
A resistência varia devagar no começo do giro e acelera no final. No meio do percurso você ainda tem apenas 10–20% da resistência total. Parece "errada", mas é exatamente o que o ouvido humano precisa.
B10K → linear, 10 kΩ | A10K → logarítmico, 10 kΩ
Atenção: o padrão europeu usa B = linear e A = log. O padrão americano antigo é invertido (A = linear). Na dúvida, confira no datasheet do fabricante ou faça o teste medindo a resistência em diferentes posições.
Por que o ouvido precisa da curva logarítmica?
A percepção humana de volume não é linear. Para sentir o "dobro" de volume, você precisa de dez vezes mais potência elétrica — não duas. Isso é a Lei de Weber-Fechner, que descreve como nosso sistema auditivo (e a maioria dos nossos sentidos) funciona em escala logarítmica.
Se você usar um potenciômetro linear como controle de volume, vai notar que quase todo o volume aparece no primeiro terço do giro, e o restante parece "não fazer nada". O logarítmico distribui a variação perceptível de forma uniforme ao longo de todo o percurso. Por isso ele é padrão em qualquer equipamento de áudio de qualidade.

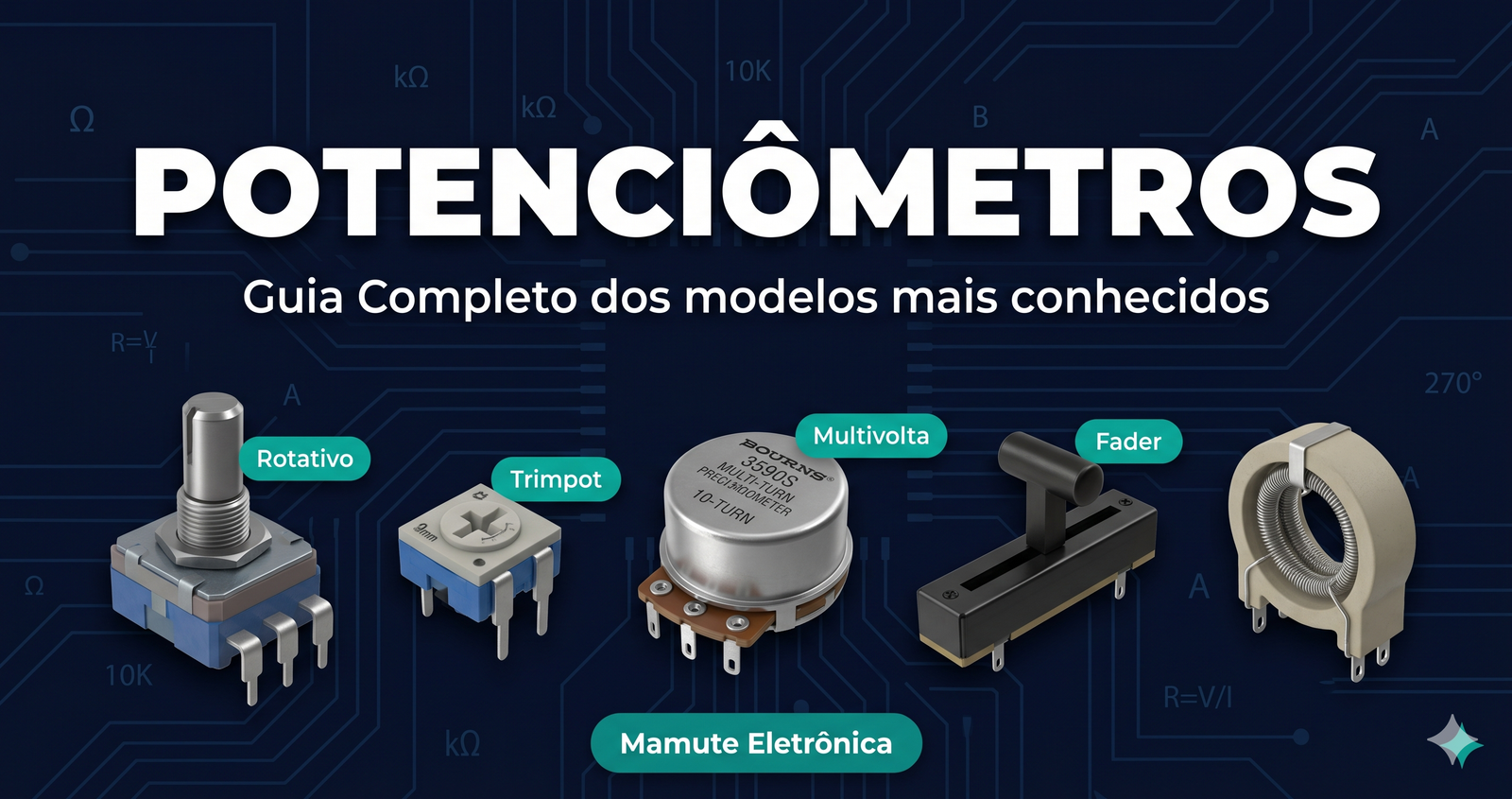

📦 Tipos de Potenciômetro
Além da curva, o potenciômetro existe em diferentes formatos físicos, cada um pensado para um tipo de uso. Conhecer os cinco tipos principais resolve 99% das situações que você vai encontrar.
Rotativo de Painel
O tipo mais comum. Tem um eixo que gira entre 270° e 300°. Montado num painel com porca, aceita um knob (botão) no eixo. Disponível em tamanhos de 16 mm (padrão maker e Arduino) e 23 mm (padrão para pedais e aparelhos de som). É o componente certo quando o usuário precisa ajustar algo com frequência.
Volume · Brilho · Controle de velocidadeDeslizante (Fader)
O cursor se move em linha reta em vez de girar. Muito usado em mesas de som, equalizadores e controladores de DJ. A vantagem visual é enorme: numa mesa com vários faders, você vê a posição de todos de uma vez. O percurso físico (30 mm a 100 mm) define a resolução e a sensação do controle.
Mesas de som · Equalizadores · DJTrimpot
Um potenciômetro miniatura projetado para ser soldado diretamente na placa e ajustado com uma chave de fenda. Não é feito para uso frequente — a ideia é calibrar uma vez e deixar. Encontrado em três formatos: vertical, horizontal e multivoltas. Essencial para ajuste fino de circuitos (tensão de referência, ganho de amplificador, calibração de sensor).
Calibração · Ajuste de circuitos · PCBMultivolta
Precisa de várias voltas completas (geralmente 10) para percorrer toda a trilha resistiva. Isso aumenta enormemente a precisão do ajuste — cada milímetro de giro representa uma fração muito menor da resistência total. Usado em fontes de bancada, instrumentos de medição e qualquer circuito que exija precisão de calibração.
Fontes de precisão · Instrumentação · LabDigital
Não tem partes mecânicas. O valor de resistência é ajustado por comandos digitais enviados pelo microcontrolador via SPI ou I²C. Internamente usa uma cadeia de resistores com chaves eletrônicas. Ideal quando o circuito precisa ajustar a resistência automaticamente — ganho programável, volume controlado por software, calibração remota. O valor fica salvo mesmo com a energia desligada (versões com memória não-volátil).
Ganho programável · Volume digital · Automação| Tipo | Ajuste | Precisão | Uso típico |
|---|---|---|---|
| Rotativo | Frequente (usuário) | Média | Volume, brilho, velocidade, Arduino |
| Deslizante | Frequente (usuário) | Média | Mesas de som, equalizadores, mixers |
| Trimpot | Eventual (técnico) | Média–Alta | Calibração, ajuste interno de circuitos |
| Multivolta | Eventual (técnico) | Muito alta | Fontes de laboratório, instrumentação |
| Digital | Automático (microcontrolador) | Alta (steps fixos) | Ganho programável, volume por software, automação |
🔢 Como Escolher o Potenciômetro Certo
Na hora de comprar ou selecionar um potenciômetro, três parâmetros são decisivos. Acerte esses três e o componente vai funcionar exatamente como você espera.
1. Resistência Nominal
É o valor total de resistência da trilha, medido entre as duas extremidades (CW e CCW). Os valores mais comuns são 1 kΩ, 10 kΩ, 50 kΩ, 100 kΩ e 500 kΩ. Para projetos com Arduino e microcontroladores, 10 kΩ é o valor universal — alto o suficiente para não sobrecarregar o pino analógico, baixo o suficiente para ter boa resolução. Para controle de volume em áudio, 50 kΩ ou 100 kΩ são mais comuns.
2. Curva (Linear ou Logarítmica)
Já explicamos a diferença acima. O resumo prático: use linear (B) para tudo exceto áudio. Se for controle de volume ou tom em amplificadores, use logarítmico (A).
3. Potência Máxima
É a quantidade de calor que o componente consegue dissipar continuamente sem se degradar. Para projetos com microcontroladores (onde a corrente é pequena), os potenciômetros comuns de 0,5 W são mais que suficientes. Para controle direto de cargas — como dimmer de lâmpada ou regulação de corrente — verifique a potência com a fórmula P = V² / R e escolha com folga de 50%.
4. Eixo e Encaixe
Para potenciômetros rotativos de painel, o eixo define qual knob você pode usar. O eixo liso aceita qualquer knob de pressão. O eixo meia-cana (formato D) garante que o knob não gire solto — é o padrão para aplicações de maior qualidade. O diâmetro padrão é 6 mm na maioria dos modelos.
💻 Usando Potenciômetro com Arduino
Ler um potenciômetro com Arduino é uma das primeiras experiências analógicas em qualquer curso de eletrônica — e com razão. A conexão é direta, o código é mínimo e o resultado é imediato. Você está, essencialmente, criando um divisor de tensão e lendo o valor com o conversor analógico-digital (ADC) do Arduino.
Conexão
Terminal CW ──────── 5V (ou 3.3V)
Terminal W ──────── A0 (pino analógico)
Terminal CCW ──────── GND
Sem resistor externo necessário.
O potenciômetro já forma o divisor sozinho.
Código básico — leitura e mapeamento
// Potenciômetro: CW → 5V, W → A0, CCW → GND
const int pinoPot = A0;
int leitura = 0;
int valorMapeado = 0;
void setup() {
Serial.begin(9600);
}
void loop() {
leitura = analogRead(pinoPot); // 0 a 1023
// Mapeia para 0–100 (porcentagem)
valorMapeado = map(leitura, 0, 1023, 0, 100);
Serial.print("Posição: ");
Serial.print(valorMapeado);
Serial.println("%");
delay(100);
}
analogRead() lê a tensão no terminal W e converte para um número de 0 a 1023 (ADC de 10 bits do Arduino). Com map(), você transforma esse número em qualquer faixa que precisar — porcentagem, ângulo, brilho de LED, frequência de buzzer, velocidade de motor.
Exemplo prático — controle de brilho de LED
// LED com resistor de 220Ω no pino 9 (PWM)
const int pinoPot = A0;
const int pinoLED = 9;
void setup() {
pinMode(pinoLED, OUTPUT);
}
void loop() {
int leitura = analogRead(pinoPot); // 0–1023
int brilho = map(leitura, 0, 1023, 0, 255); // 0–255 (PWM)
analogWrite(pinoLED, brilho);
delay(10);
}
analogWrite(). Os pinos analógicos (A0–A5) são apenas para entrada.
Dicas para leitura estável
Em ambientes com ruído elétrico (perto de motores, fontes chaveadas ou cabos longos), a leitura do potenciômetro pode oscilar mesmo sem você tocar no componente. Três técnicas simples resolvem o problema:
- Média de leituras: faça 5 a 10 leituras consecutivas e divida pela quantidade. Elimina picos isolados.
- Capacitor de 100 nF: conecte entre o terminal W e o GND. Filtra ruído de alta frequência antes mesmo de chegar ao Arduino.
- Zona morta: ignore variações menores que 2–3 unidades no código. Elimina a "tremedeira" natural do ADC.
⚖️ Potenciômetro × Encoder × Potenciômetro Digital
Hoje em dia, o potenciômetro analógico divide espaço com outras soluções de controle. Entender as diferenças ajuda a escolher a ferramenta certa para cada projeto.
🎛️ Potenciômetro Analógico
- Saída analógica direta
- Sem código para funcionar
- Tem posição definida (começo e fim)
- Desgasta com o uso intenso
- Barato e amplamente disponível
- Ideal para: Arduino, áudio, controles simples
🔄 Encoder Rotativo
- Gira infinitamente (sem limite)
- Saída digital (pulsos)
- Não tem posição absoluta
- Mais durável mecanicamente
- Precisa de código para decodificar
- Ideal para: menus, interfaces digitais, step-by-step
💾 Potenciômetro Digital
- Controlado via SPI ou I²C
- Sem partes mecânicas
- Valor salvo na memória
- Mais caro e complexo
- Ideal para: automação, calibração remota, ganho programável
🛠️ Dicas Práticas e Problemas Comuns
Ruído e crepitação
Com o tempo, a trilha resistiva acumula sujeira e oxidação, causando creptitações (aquele barulho de estática ao girar o volume). Em equipamentos antigos, muitas vezes basta aplicar um spray limpa-contatos no eixo e girar algumas vezes para resolver. Se o problema persistir, o componente precisa ser trocado.
Leitura que não vai a zero
Se analogRead() retorna 5 ou 10 mesmo com o potenciômetro no mínimo, verifique se a conexão do terminal CCW está bem no GND. Um fio frouxo ou mal soldado cria uma "resistência fantasma" na leitura.
Valor errado na metade do giro
Se no meio do giro você lê 80% da resistência em vez de 50%, provavelmente você comprou um logarítmico (curva A) quando precisava de um linear (curva B). Verifique a marcação no corpo do componente.
Potenciômetro ficando quente
Isso indica que a potência dissipada está próxima ou acima do limite. Calcule P = V² / R com a tensão máxima aplicada e confira se está dentro da especificação do componente. Para aplicações com corrente elevada, considere um potenciômetro de fio (trilha de fio metálico enrolado), que suporta muito mais potência.
Instabilidade com cabos longos
Cabos longos ligados ao terminal W funcionam como antenas e captam ruído. Se você precisar de cabos longos, use um capacitor de 100 nF no pino de leitura e, se possível, blindagem no cabo.
📋 Checklist de Seleção
✅ Antes de comprar, responda:
🚀 Conclusão
O potenciômetro é um componente que todo entusiasta de eletrônica vai encontrar cedo — e vai continuar usando por toda a jornada. Três terminais, uma trilha resistiva e um cursor são tudo que você precisa para transformar um giro ou um deslize em controle analógico preciso.
A lição mais importante deste guia: a curva importa. Linear para Arduino e controle elétrico. Logarítmico para áudio. Errar a curva é o erro mais comum entre iniciantes, e a solução é simplesmente verificar a letra no corpo do componente antes de comprar.
Com este guia você já tem o suficiente para escolher o potenciômetro certo, conectá-lo ao Arduino, ler o valor com confiança e diagnosticar os problemas mais comuns. O próximo passo é colocar a mão na massa: um potenciômetro de 10 kΩ e um LED já são suficientes para o seu primeiro projeto de controle analógico.
