⚡ Eletrônica de Potência

Saindo do 7805: A Transição para os Módulos Buck

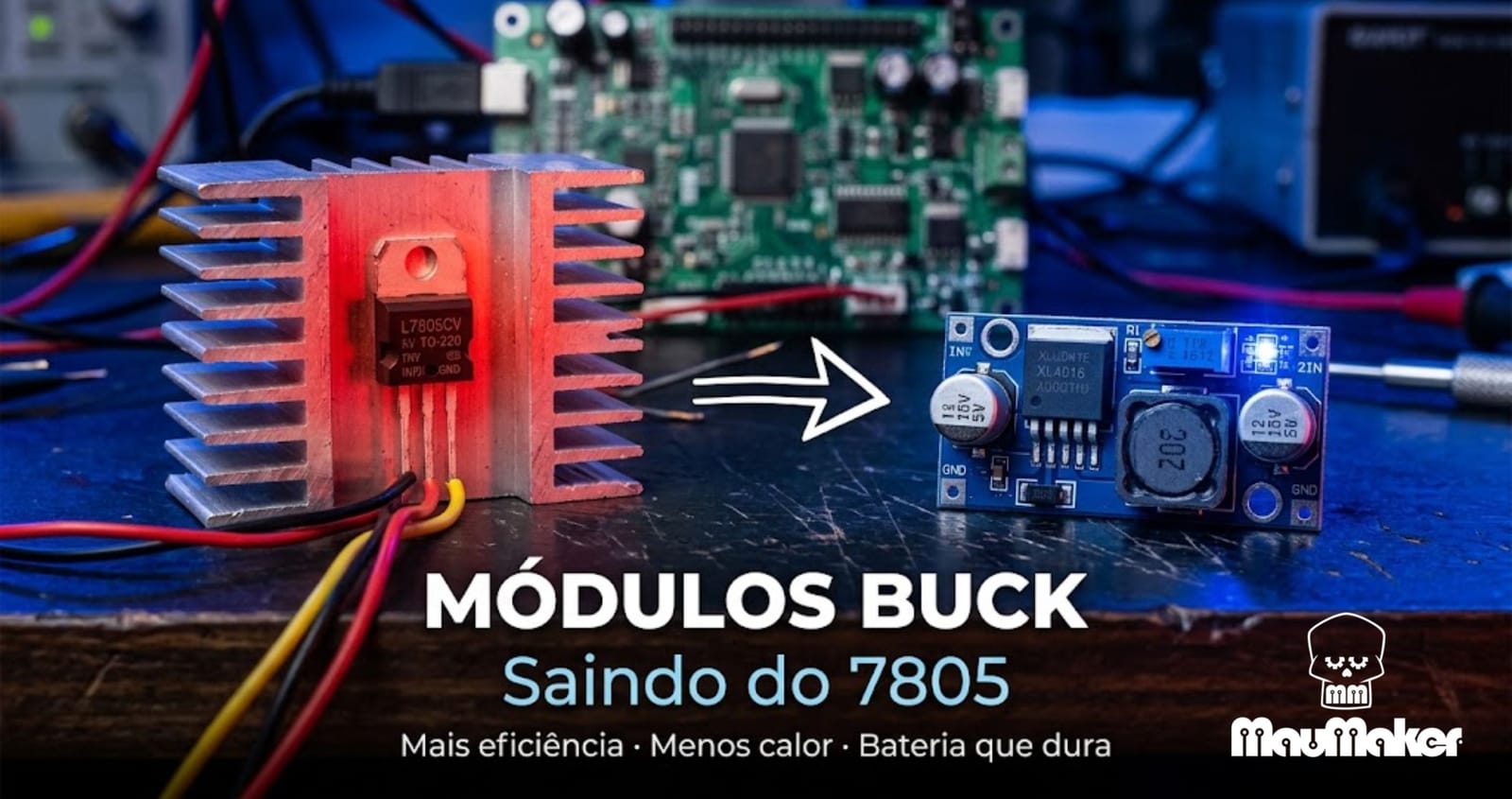

Por que o seu regulador linear desperdiça energia — e como o Módulo Buck resolve isso de vez

� Conteúdo em parceria com Maumaker

O problema que todo maker já enfrentou

Se você já montou um projeto com Arduino alimentado por bateria, é bem provável que o 7805 tenha sido sua primeira escolha. Simples, barato, fácil de encontrar. Mas conforme os projetos foram crescendo, apareceram os dissipadores enormes, as baterias que acabavam rápido demais e aquele calor constante saindo do regulador.

O Maumaker, que acompanha makers do iniciante ao avançado, explica essa transição da forma mais direta possível — em forma de perguntas reais que todo mundo faz:

❌ Regulador Linear 7805

Transforma excesso de tensão em calor
Exige dissipador de alumínio grande
Eficiência típica de 30 a 50%
Para de regular antes da bateria acabar
Dropout mínimo de ~2 V

✅ Módulo Buck (Chaveado)

Converte a energia em vez de queimá-la
Fica frio — sem dissipador na maioria dos casos
Eficiência acima de 90%
Bateria dura muito mais tempo
Opera até próximo da tensão de saída

As dúvidas mais comuns — respondidas pelo Maumaker

Por que meu regulador 7805 esquenta tanto nos projetos?

Pois é, ele trabalha "queimando" o excesso de voltagem. Se você entra com 12 V e precisa de 5 V, ele transforma os 7 V que sobram em calor puro. Por isso ele exige dissipadores grandes e desperdiça tanta energia da sua bateria.

Então ele para de funcionar antes da bateria descarregar completamente?

Exatamente! Como ele tem um dropout alto, precisa de pelo menos 2 V a mais do que entrega. Se a bateria cair para 6 V, ele já não consegue mais segurar os 5 V estáveis. O circuito para, mesmo que a bateria ainda tenha carga.

E tem alguma forma de evitar esse desperdício e fazer o projeto durar mais?

Aí é que entra o segredo: o Módulo Buck. Como ele funciona chaveando a energia milhares de vezes por segundo, não joga energia fora como calor. A eficiência é altíssima — passa dos 90% — então o componente fica frio e a bateria dura muito mais.

Como eu identifico um desses módulos na hora de comprar?

É fácil identificar o "coração" dele: procure por uma bobina de fio de cobre enrolado (o indutor) na placa. É ela que faz toda a mágica dessa conversão eficiente.

Posso ligar o módulo na bateria e conectar direto no meu microcontrolador?

Nunca faça isso sem testar antes! Como eles são ajustáveis, a voltagem de saída pode vir configurada de fábrica em qualquer valor. Primeiro, ligue o módulo na energia e use um multímetro para medir a saída.

E como eu faço para ajustar? Tem um lado certo para girar o parafuso?

Aí mora o perigo: não existe um padrão universal, cada modelo é de um jeito. Por isso, esqueça essa história de "horário" ou "anti-horário". O segredo é girar o trimpot com calma, olhando fixamente para o visor do seu multímetro, até chegar exatamente nos 5 V.

�

Regra de ouro — nunca pule esta etapa Ligue o módulo Buck na fonte → meça a saída com multímetro → ajuste o trimpot → só então conecte o Arduino ou qualquer componente caro. Um segundo de descuido pode fritar seu microcontrolador.

Os 3 pontos que você precisa fixar

O problema do 7805

O 7805 desperdiça energia transformando o excesso de voltagem em calor. Resultado: dissipadores gigantes e baterias que "morrem" muito antes da hora.

Por que o Módulo Buck vence?

O Buck converte a energia em vez de queimá-la. Com mais de 90% de eficiência, ele não esquenta e seu projeto ganha muito mais autonomia.

Regra de ouro — segurança sempre

Nunca confie na configuração de fábrica. Sempre ligue, meça com o multímetro e ajuste o trimpot até atingir a voltagem correta antes de ligar qualquer componente caro.

�

Como identificar o indutor na placa A bobina de cobre enrolado (indutor) é o elemento visual mais característico de qualquer módulo buck. Se a placa tiver esse componente cilíndrico ou toroidal com fio de cobre aparente, você está olhando para um conversor chaveado — não um regulador linear.
