A soldagem de precisão é uma habilidade técnica — e, como toda habilidade, exige método, ferramenta certa e prática deliberada.

Soldar mal é uma das causas mais silenciosas de falhas em projetos eletrônicos. O circuito parece correto, os componentes são os certos, o código está limpo — mas o projeto não funciona, trava de forma intermitente ou para de funcionar semanas depois. Na maioria dos casos, o culpado é um único ponto de solda fria: opaca, sem aderência, que conduzia mal desde o início.

Este guia foi desenvolvido a partir da metodologia de Maurício Jabur, o MauMaker — artista interativo, consultor de tecnologia e um dos maiores especialistas em computação física e movimento maker do Brasil. O documento que você vai ler reúne as diretrizes técnicas e os padrões de execução que a equipe MauMaker aplica em seus projetos e oficinas, organizados para que qualquer maker — iniciante ou experiente — possa dominar a técnica e nunca mais aceitar uma solda ruim.

🎯 O que você vai aprender: ferramentas certas e por que cada detalhe importa · o Ritual 1-2-3 da soldagem perfeita · critérios visuais de inspeção e aceitação · as práticas proibidas que destroem circuitos · manutenção de ponta e cuidados de bancada.

🔧 Ferramentas e Insumos — A Base de Tudo

Antes de encostar o ferro no componente, você precisa ter os insumos certos. Usar o equipamento errado não é apenas ineficiente — é contraproducente. Ferro fraco superaquece a placa por tempo excessivo; fio grosso cria pontes de curto; liga inadequada gera junções frágeis que falham com o tempo.

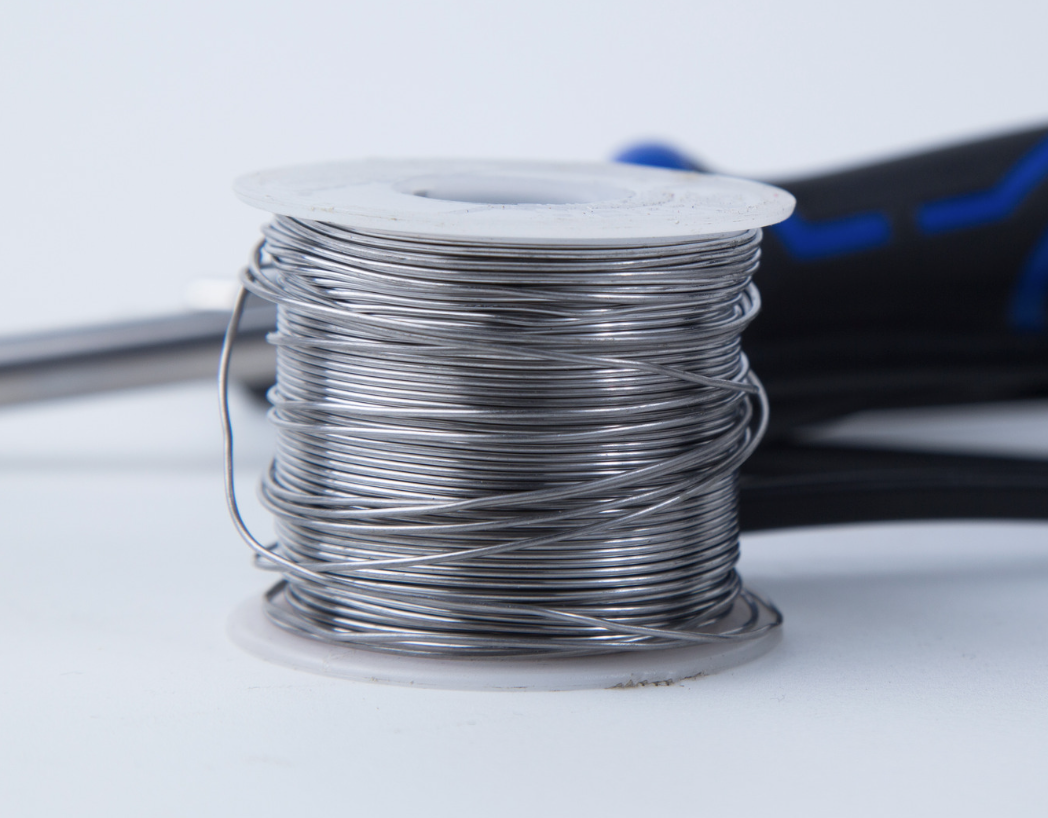

Rolo de fio de solda de estanho com alicate ao fundo
Fio 63/37, bitola 0,8–1,0 mm: controle preciso do volume.
🔥
Ferro de Solda / Estação de Bancada
A ferramenta principal — potência e controle térmico são inegociáveis
ProfissionalIniciante OK
40–60 W (ferro comum) · 320–360 °C com temperatura regulada (estação)
A faixa de 40 W a 60 W é o ponto de equilíbrio: potência suficiente para transferir calor rapidamente (evitando o superaquecimento da placa por tempo excessivo), sem o risco de destruir o isolamento dos condutores ou as trilhas de cobre.

Ferros abaixo de 30 W: demoram demais para transferir calor. Quem solda mantém o ferro encostado por mais tempo do que o necessário, e esse tempo extra é o que queima as trilhas e descola as ilhas da PCB.

Ferros acima de 70 W sem controle térmico: destroem o isolamento dos condutores, danificam encapsulamentos plásticos e chegam à delaminação de placas. Se o ferro não tem regulagem de temperatura, a potência precisa ser controlada com muito mais disciplina.

Para uso profissional ou frequente, uma estação de solda com controle de temperatura (como Hakko ou similares) é o investimento certo — você ajusta exatamente o ponto de trabalho e a ponta aquece de forma estável e reproduzível.

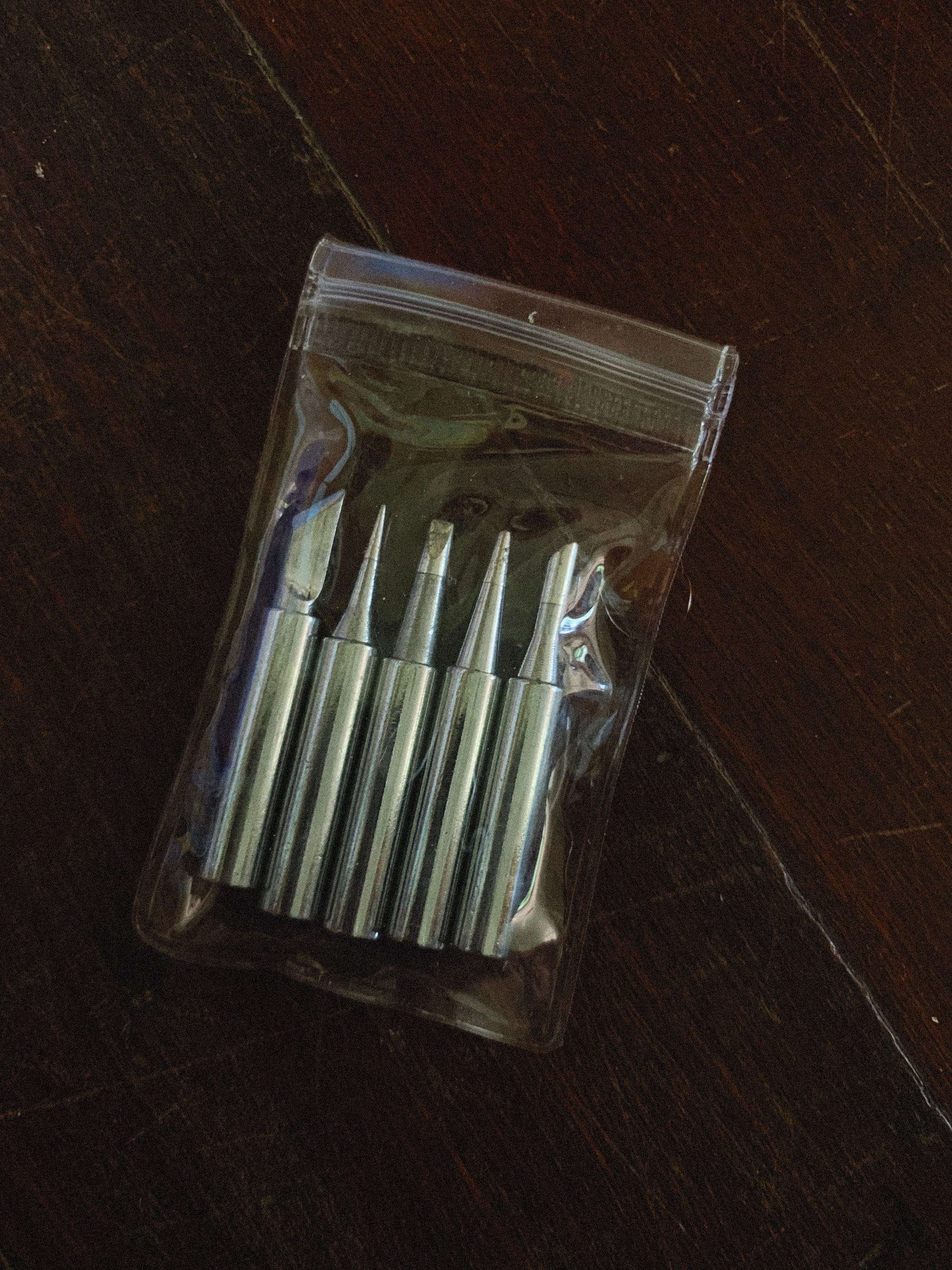

Kit de pontas de reposição para ferro de solda em embalagem transparente
Pontas em diferentes geometrias — troque quando oxidar.
⚙️
Liga de Solda — 63/37 Estanho/Chumbo com Núcleo de Fluxo
A liga eutética: do líquido para o sólido sem estágio pastoso intermediário
Recomendado
Sn 63% · Pb 37% · Núcleo de fluxo (breu) · Fusão: 183 °C
A liga 63/37 é chamada de eutética porque, nessa proporção exata, o estanho e o chumbo passam diretamente do estado líquido para o sólido a 183 °C — sem um estágio pastoso intermediário.

Isso importa porque é justamente no estágio pastoso que ocorrem as trincas por movimento estrutural: qualquer vibração mínima da mão ou do componente durante o resfriamento cria microfissuras internas na junção, que não são visíveis a olho nu, mas causam intermitência elétrica crônica.

O núcleo de fluxo (breu) é o fluxo embutido no interior do fio de solda. O fluxo tem função química: ele remove a oxidação das superfícies metálicas no momento da fusão, permitindo que o estanho adira metalurgicamente ao cobre da ilha e ao terminal do componente. Sem fluxo adequado, a solda "empola" em vez de espalhar.

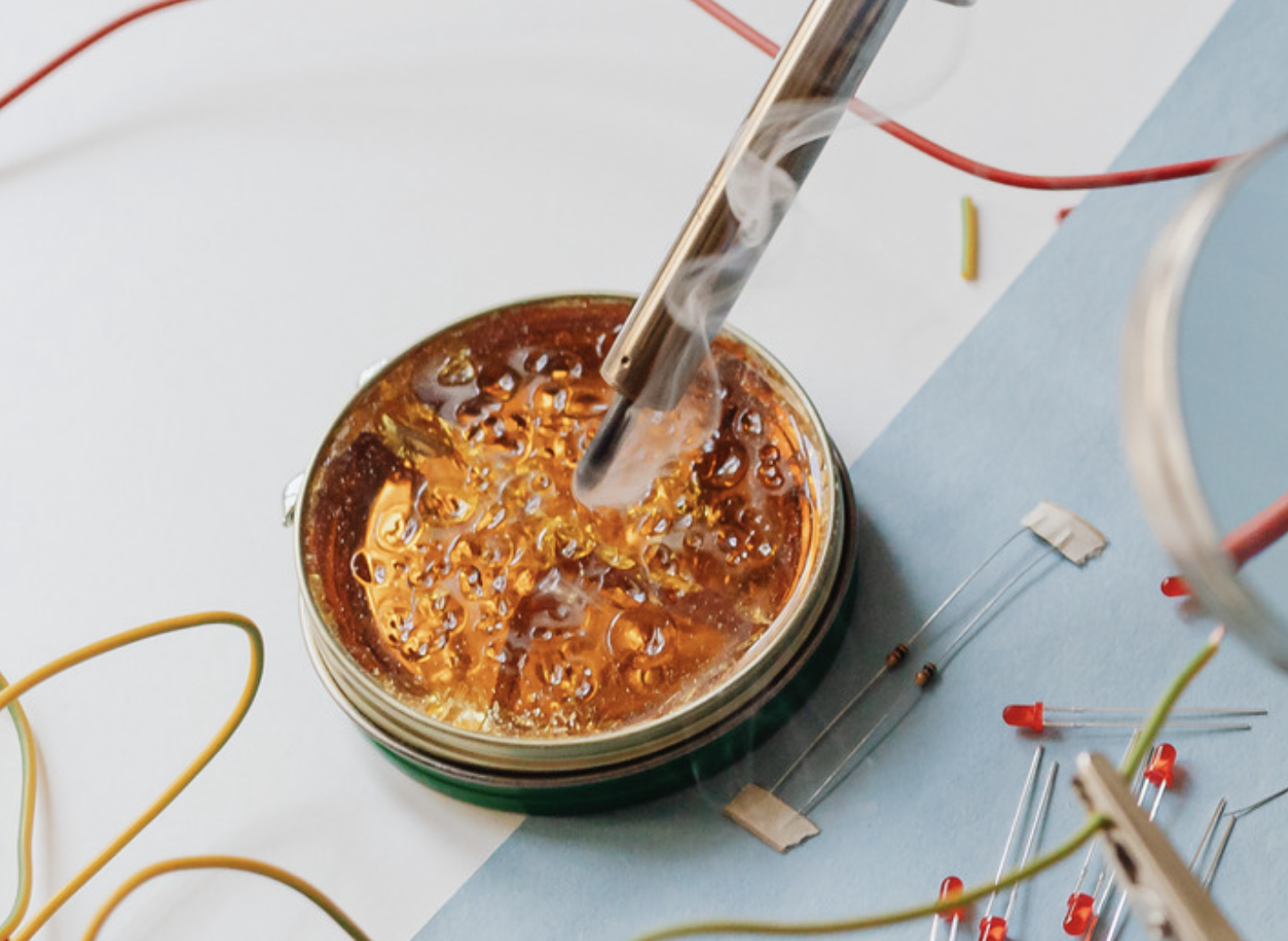

Ponta de ferro de solda mergulhada em pote de fluxo com fumaça e componentes eletrônicos ao redor
O fluxo remove a oxidação e deixa o estanho fluir por capilaridade.
📏
Diâmetro do Fio de Solda
Bitola fina = controle de volume = menos erros
Iniciantes atenção
0,8 mm – 1,0 mm de diâmetro · Nunca use acima de 1,2 mm para PCBs
O diâmetro do fio de solda controla diretamente o volume de material que você deposita em cada ponto. Fios grossos — acima de 1,2 mm — despejam material em excesso antes que você tenha tempo de reagir, criando:

Bolhas (excesso de fluxo que não evaporou completamente)
Pontes (solda unindo duas trilhas ou pinos adjacentes criando curto-circuito)
Pontinhos (picos de solda que, ao serem forçados, dobram e fecham curto)

Com fio de 0,8 mm a 1,0 mm, você alimenta o ponto em pequenas quantidades, com controle preciso. Menos material, mais precisão.

🔥 A Técnica Perfeita — O Ritual 1-2-3 do MauMaker

⚠️ A Regra de Ouro: Nunca derreta a solda diretamente na ponta do ferro para "transportá-la" ou "pingá-la" no circuito. Essa é a causa número 1 de solda fria entre iniciantes. O ferro não transporta solda — ele transfere calor. A solda deve fundir ao tocar as superfícies já aquecidas, fluindo por capilaridade natural.

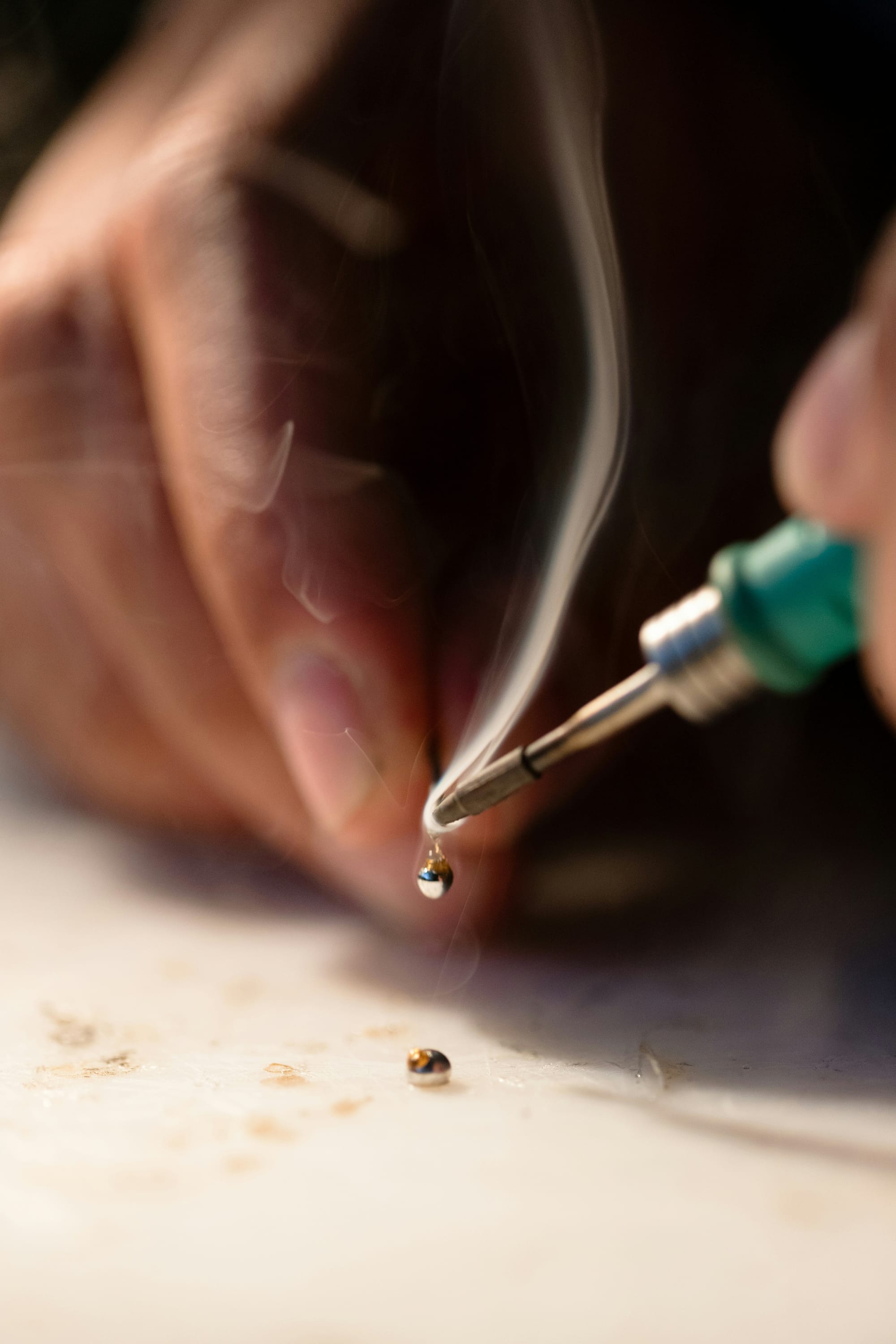

Close extremo da ponta de um ferro de solda com gota de estanho líquido e fumaça de fluxo
O momento exato da fusão: o estanho líquido deve fluir das superfícies aquecidas, não ser "pingado" da ponta do ferro. Esta é a diferença entre solda quente e solda fria.

O Ritual 1-2-3 é o método cronometrado que garante soldas homologadas de forma reproduzível. Cada passo tem uma duração e uma função específica — nenhum é opcional:

1
⏱ ~2 segundos

Aquecer — Transferência Térmica nas Superfícies

Encoste a ponta do ferro de solda de modo que ela faça contato simultâneo com as duas superfícies que serão unidas — por exemplo, a alma de cobre do fio e o terminal do componente na ilha da PCB. Mantenha pressionado por 2 segundos para exercer a transferência de calor uniformemente em ambos os metais.

Por que os dois ao mesmo tempo? Se você aquecer apenas um dos lados, a solda vai fundir, mas não vai aderir metalurgicamente ao lado frio — resultado: solda fria com aparência brilhante.

2
⏱ até o volume ideal

Alimentar — Solda por Capilaridade Natural

Sem remover o ferro de solda, introduza o fio de solda diretamente na junção das peças aquecidas — não na ponta do ferro. A solda deve fluir, fundir e cobrir a área por capilaridade natural. Assim que o volume ideal for atingido, retire o fio de solda.

O volume ideal é um cone pequeno e uniforme que cobre a ilha e o terminal sem excesso. Se o material começar a "subir" pelo condutor ou transbordar para trilhas vizinhas, você passou do ponto.

3
⏱ +1 segundo · depois 5 s repouso

Finalizar — Assentamento e Resfriamento Controlado

Mantenha o ferro encostado por mais 1 segundo apenas para garantir o assentamento térmico uniforme da solda. Então retire o ferro em movimento suave e permita que a solda resfrie naturalmente por pelo menos 5 segundos.

É estritamente proibido soprar a solda. O choque térmico causado pelo sopro (ou por qualquer movimento brusco da peça) cria microfissuras internas que são invisíveis a olho nu, mas geram intermitência elétrica crônica — o tipo de defeito mais difícil de diagnosticar em bancada.

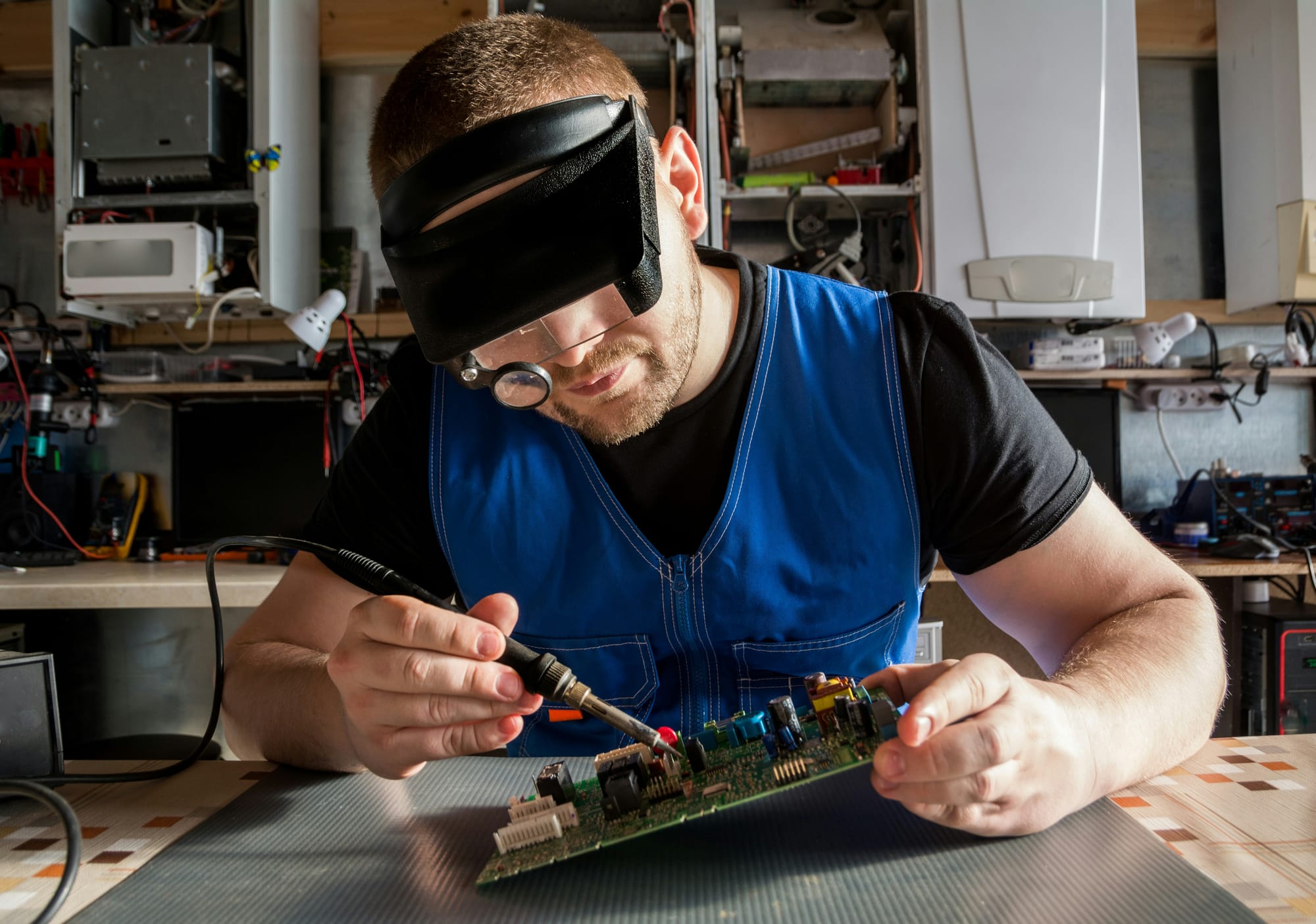

Técnico soldando placa de circuito impresso utilizando óculos de magnificação e avental de proteção
Óculos de magnificação e proteção não são opcionais.

⏱ Resumo Cronometrado do Ritual 1-2-3

PASSO 1 · Aquecer: 2 s — ferro toca as DUAS superfícies simultaneamente
PASSO 2 · Alimentar: var — introduz fio na JUNÇÃO (não no ferro) até volume ideal
PASSO 3 · Finalizar: +1 s — ferro permanece · depois retira
RESFRIAMENTO: 5 s — natural, sem soprar, sem mover
─────────────────────────────────
⚠ Nunca: solda no ferro → Sempre: solda nas superfícies aquecidas
⚠ Nunca: soprar → Sempre: resfriamento natural

🔍 Inspeção de Qualidade — Critérios de Aceitação e Rejeição

Cada ponto soldado precisa ser inspecionado visualmente. Uma boa solda tem características físicas identificáveis — e uma solda ruim também. Treinar o olho para reconhecer esses padrões é tão importante quanto dominar a técnica de execução.

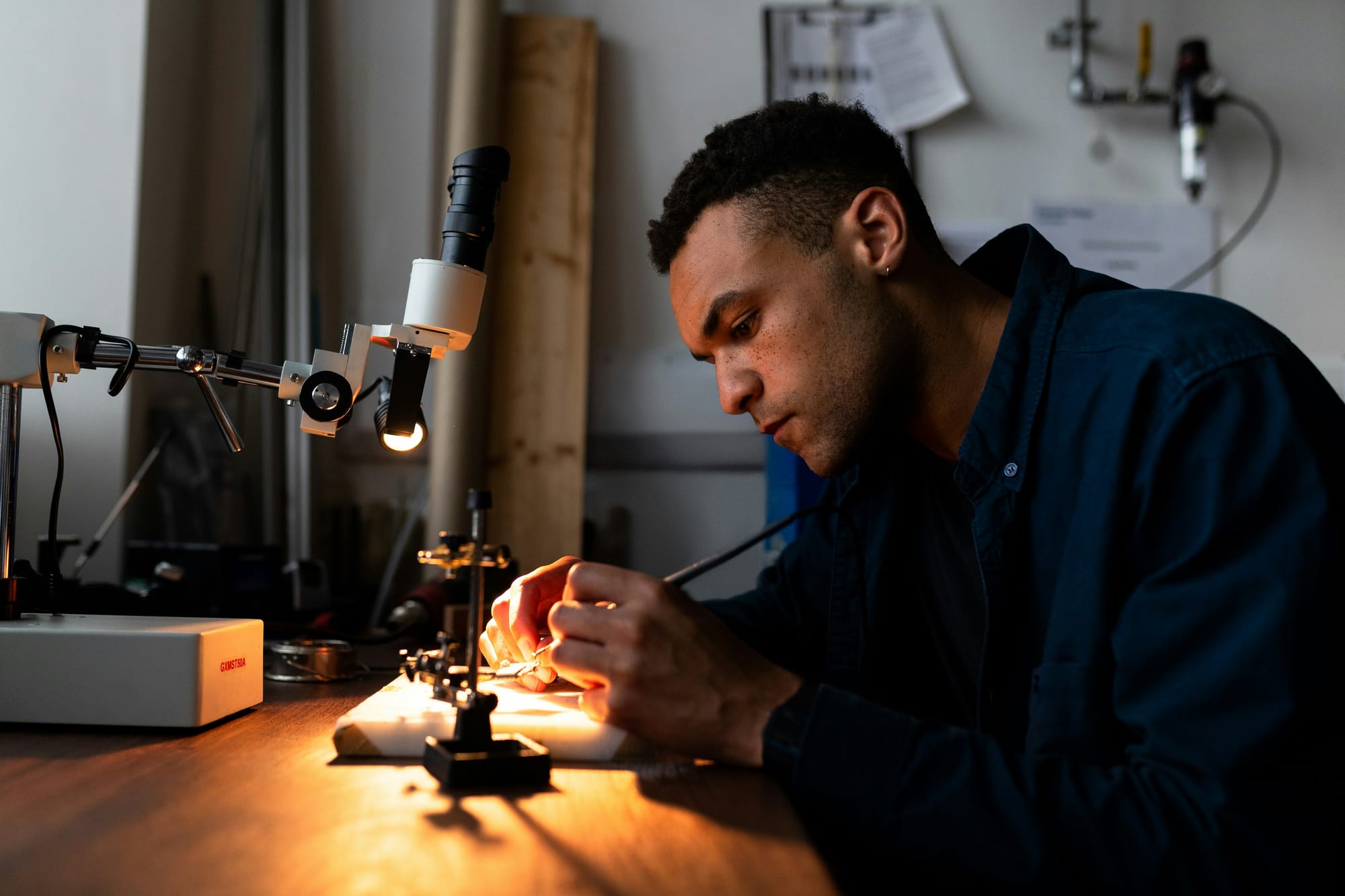

Técnico soldando componentes SMD sob microscópio de bancada com iluminação lateral quente
Para componentes SMD e trabalhos de reparo, a inspeção sob magnificação é o padrão — não o diferencial. O que parece perfeito a olho nu pode ser uma catástrofe sob a lupa.

Solda Homologada — Aprovada

Geometria cônica (formato de vulcão ou pequena pirâmide lisa). Superfície espelhada, brilhante. Aderência contínua e uniforme nas duas superfícies de contato — você enxerga a transição suave da solda para o cobre do componente e para a ilha da PCB. A junção parece fundida, não "colada".

Solda Rejeitada — Refazer

Superfície opaca, cinza, rugosa ou com aspecto granulado. Formato esférico isolado (bola de solda solta). Ausência de transição suave para as superfícies metálicas. Esses aspectos indicam solda fria — ausência de fusão intermolecular. O ponto deve ser limpo com malha dessoldadora e refeito com fluxo adequado.

❌ Práticas Proibidas — Risco de Sinistro Elétrico

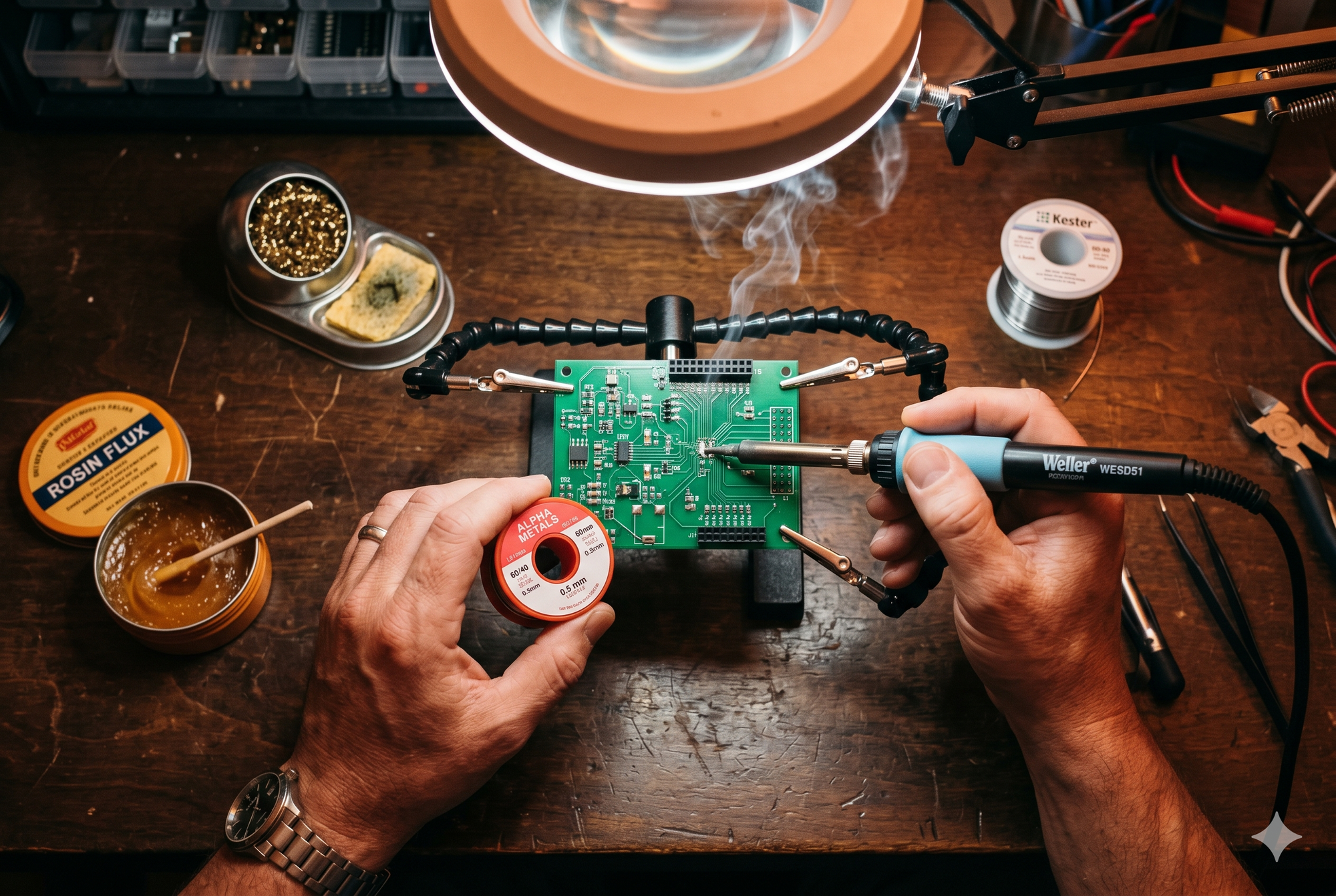

Vista superior das mãos de um técnico soldando componente sob lupa iluminada com luz quente
A bancada de soldagem certa: boa iluminação, suporte de terceira mão, fluxo à disposição e esponja de limpeza de ponta ao lado da estação.

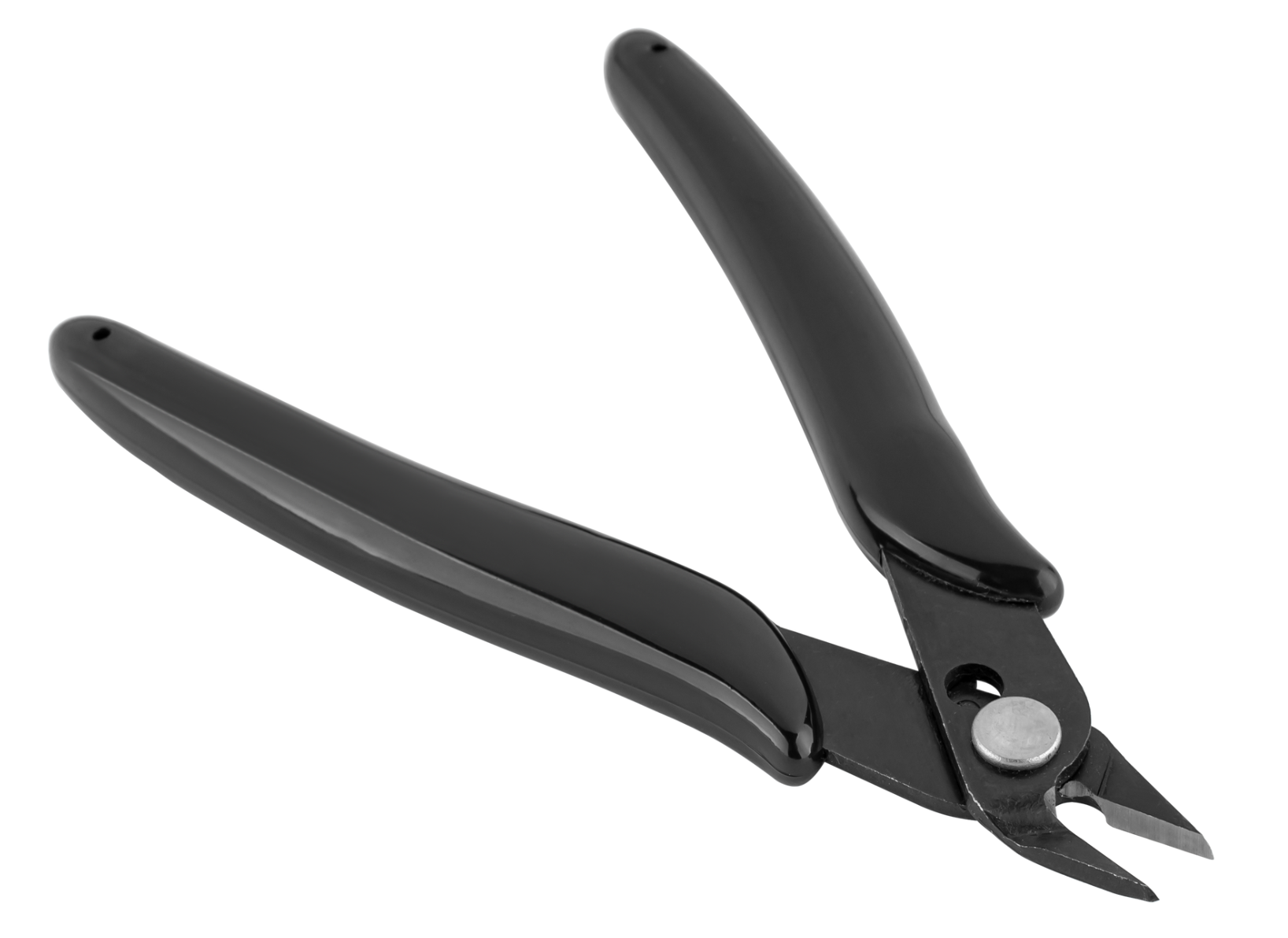

Alicate de corte diagonal (corte rente) preto sobre fundo branco
Alicate de corte rente: corta o terminal rente à solda sem forçar o ponto.

☠️ Exposição de Condutores (Cobre Nu)

O isolamento do condutor elétrico deve ser decapado em no máximo 3 mm a 5 mm. Nenhuma seção de cobre pode ficar exposta antes ou após o ponto de soldagem. Condutores nus atuam como antenas para ruídos eletromagnéticos e criam curtos acidentais por vibração mecânica ou contato com outros componentes.

☠️ Sobra de Terminais — Falta de Corte Rente

Em componentes soldados pela placa, de furo passante (through-hole), a sobra metálica da perna do componente deve ser cortada rente ao topo da gota de solda usando um alicate de corte diagonal de faces rasas. Sobras longas dobram sob estresse mecânico e fecham curtos com trilhas adjacentes — um defeito que aparece semanas depois da montagem, quando a placa é submetida a vibração.

☠️ Fios Multifilares Desfiados

É proibido levar cabos flexíveis ao ponto de solda com fiapos de cobre desalinhados. Quem solda deve torcer os filamentos firmemente e realizar a estanhagem prévia — aplicar uma fina camada de solda na ponta do condutor antes de integrá-lo ao circuito final. Fiapos desalinhados criam pontes de curto com componentes vizinhos e degradam com o tempo por oxidação diferencial dos filamentos expostos.

🧼 Manutenção da Ponta — O Detalhe que Amadores Ignoram

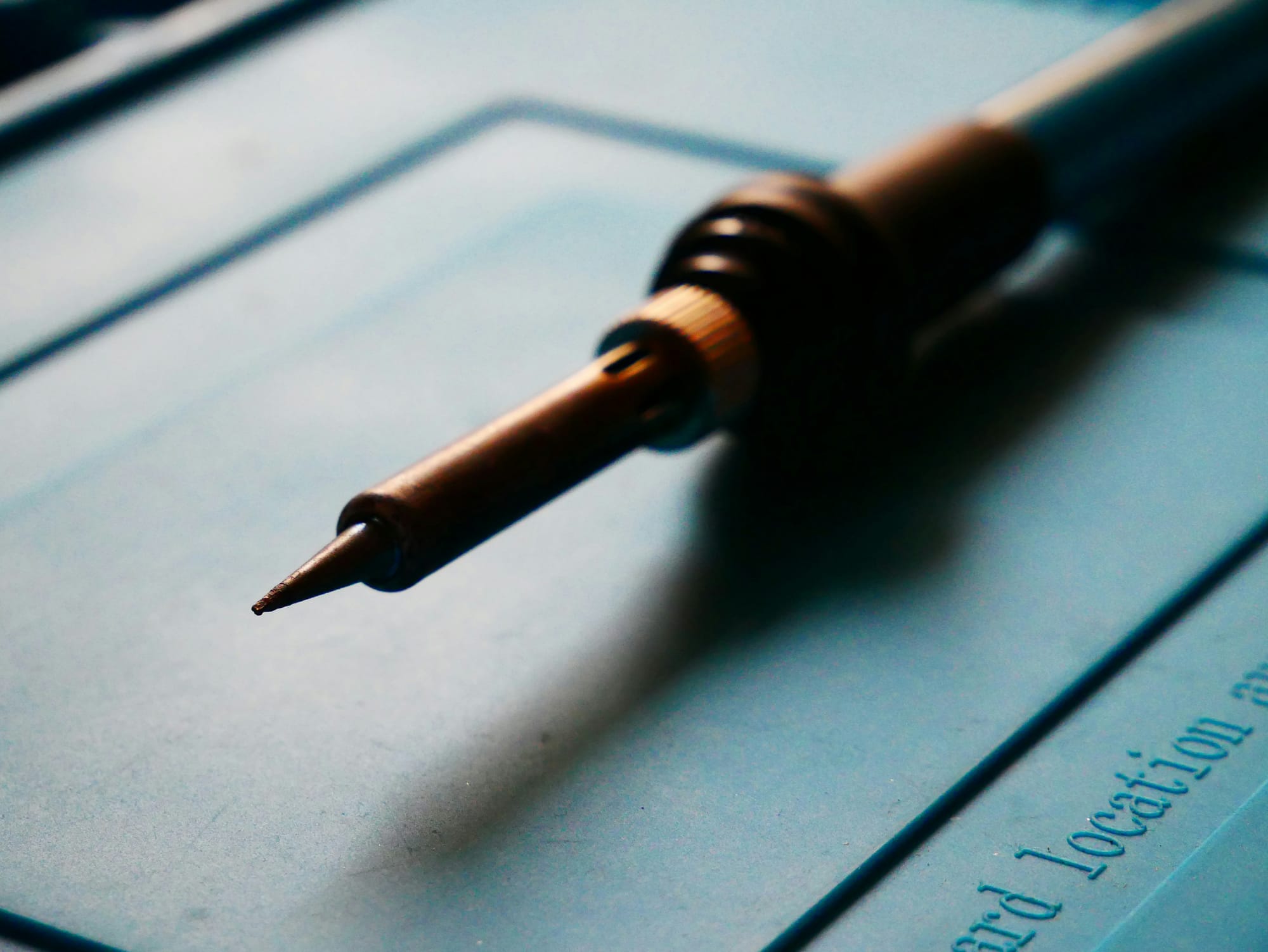

Close-up extremo da ponta cônica de um ferro de solda sobre base azul antiestática
Ponta limpa e estanhada: cobre brilhante coberto de estanho. Ponta preta = solda impossível.
🧼 Diretriz de Manutenção de Ponta: Mantenha uma esponja metálica de latão (ou esponja vegetal levemente úmida) ao lado da estação de solda. A ponta deve ser limpa imediatamente antes de cada ponto executado. Pontas oxidadas ou carbonizadas — que ficam pretas — funcionam como isolantes térmicos e contaminam o ponto de contato com resíduos de carbono que impedem a aderência da nova solda.

Ao terminar a sessão de trabalho, estanhe a ponta (cubra-a com solda fresca) antes de desligar o ferro. Isso protege o cobre da oxidação durante o armazenamento e garante que a próxima sessão comece com ponta funcional.
Situação da PontaComo IdentificarAção Correta
✅ Boa — EstanhadaCobre brilhante, coberto de estanho prateado, solda flui ao tocarUse normalmente. Limpe na esponja antes de cada ponto.
⚠️ OxidadaSuperfície escurecida, acinzentada, solda não adere bemLimpe na esponja metálica + reestanhe com solda fresca e fluxo.
❌ CarbonizadaPreta, não aceita solda mesmo com fluxo, transfere calor muito malUse pasta de limpeza e estanhagem de pontas ou substitua a ponta.
❌ Erodida/FuradaDeformada, com crateras ou furos visíveisSubstitua a ponta. Não há como recuperar.

📋 Checklist Completo de Bancada

ItemVerificaçãoStatus
Ferro / EstaçãoPotência 40–60 W ou temperatura ajustada para 320–360 °C⬜ Verificar antes de ligar
PontaLimpa, estanhada, sem oxidação ou carbonização⬜ A cada sessão
Fio de SoldaLiga 63/37, diâmetro 0,8–1,0 mm, com núcleo de fluxo (breu)⬜ Verificar rótulo do rolo
Esponja de LimpezaEsponja metálica de latão ou vegetal levemente úmida ao lado⬜ A cada sessão
Fluxo / PastaPote de fluxo acessível para aplicação extra quando necessário⬜ Verificar disponibilidade
Alicate de CorteAlicate de corte rente para cortar os terminais após a soldagem de componentes de furo passante (through-hole)⬜ Verificar disponibilidade
EPIÓculos de proteção ou lupa com proteção contra respingos⬜ Obrigatório
VentilaçãoFumaça de fluxo não deve ser inalada — use exaustor ou abra janela⬜ Verificar antes de iniciar
Inspeção FinalCada ponto inspecionado: brilhante, cônico, aderente nos dois lados⬜ Após cada solda
Estanhar ao FecharPonta coberta com solda fresca antes de desligar o ferro⬜ Ao encerrar sessão

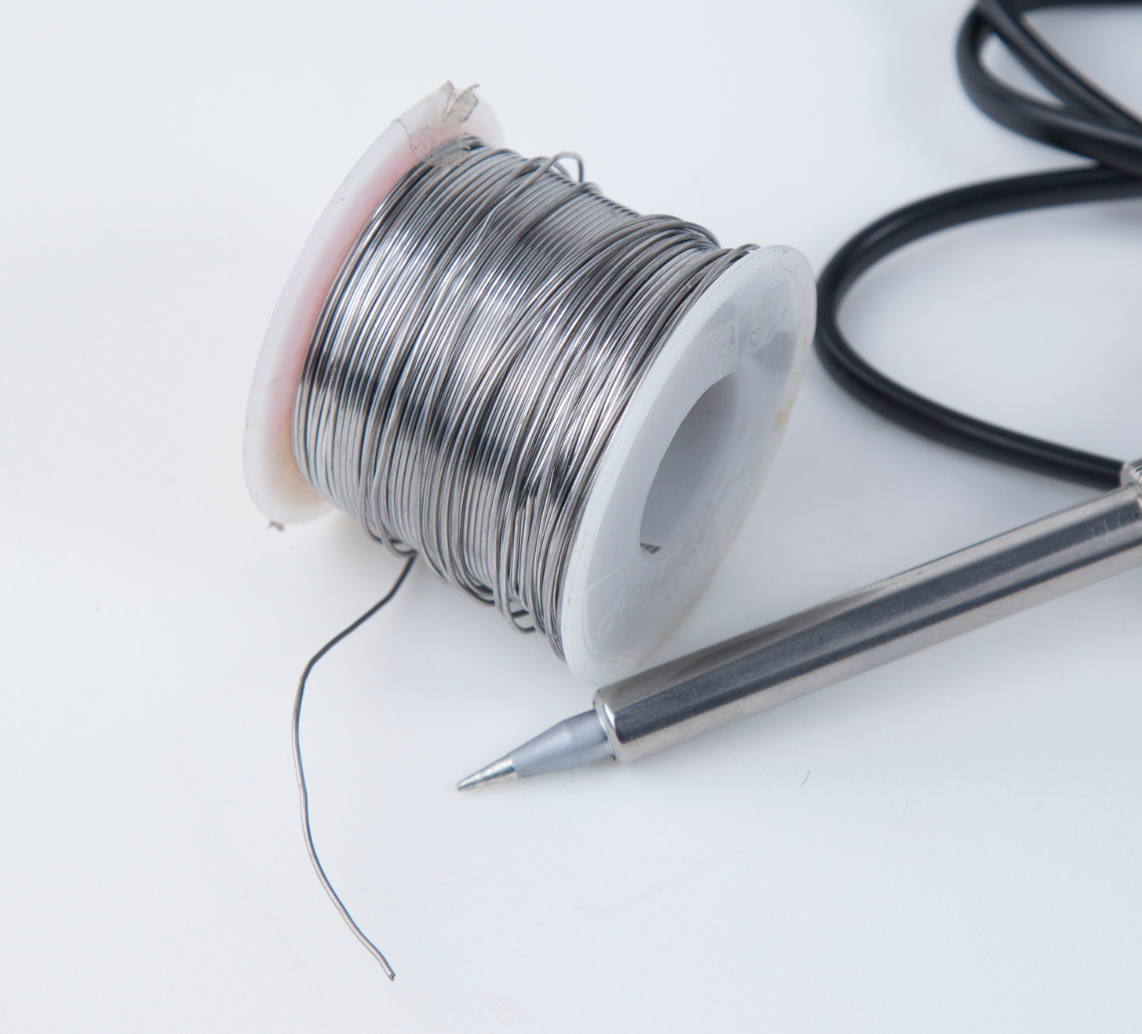

Rolo de fio de solda com ponta de ferro ao lado sobre fundo branco limpo
Os dois protagonistas: fio de solda 63/37 e ferro de solda de ponteira cônica. Simples por fora, decisivos por dentro.
💡 Dica de Eficiência: para quem solda grandes volumes (montagens de lote ou projetos com muitos pontos), a organização da bancada é tão importante quanto a técnica. Rolo de solda fixo em suporte, fluxo acessível com a mão não dominante, terceira mão para segurar a peça e esponja de latão ao alcance do polegar. Um ponto soldado por vez, com atenção plena — não com pressa.

👤 Sobre o Autor — MauMaker · Maurício Jabur

MauMaker — Maurício Jabur

Artista Interativo · Especialista em Computação Física · Fundador da MauMaker

Maurício Jabur é o MauMaker — artista interativo, consultor de tecnologia e um dos maiores nomes do movimento maker e da computação física no Brasil. Com mais de 30 anos de experiência acumulada, ele fundou em 2017 a plataforma MauMaker, dedicada à educação maker e ao desenvolvimento de projetos que unem o mundo físico e o digital de formas que desafiam o que se espera da tecnologia.

O trabalho do MauMaker acontece em três frentes complementares. Na arte e interatividade, Maurício cria atrações e instalações tecnológicas para festivais (como o Hacktudo), museus e eventos corporativos. Na educação maker, suas oficinas — que ele prefere chamar de "experiências" — vão além do convencional: o participante não apenas aprende, mas vivencia. E em projetos sob medida, a equipe MauMaker transforma ideias em protótipos, lotes piloto ou produtos finais — conectando sensores, motores, luzes e computação em soluções que antes existiam apenas no papel.

Este guia de soldagem nasce diretamente da metodologia que a MauMaker aplica em suas oficinas e projetos: rigor técnico, linguagem acessível e zero tolerância com "gambiarras" que funcionam por sorte. Solda certa não é detalhe — é a diferença entre um projeto que dura e um que falha na primeira vibração.

🔬 Computação Física 🎨 Arte Interativa 🤖 Arduino / Eletrônica 🏫 Educação Maker 🛠️ Projetos Sob Medida 📡 IoT / Sensores
🤝 Mamute Eletrônica + MauMaker: a Mamute Eletrônica tem orgulho de apoiar e colaborar com referências do movimento maker brasileiro. Todos os componentes, ferramentas e insumos mencionados neste guia — ferros de solda, estações, fios 63/37, alicates de corte rente, esponjas de latão e pontas de reposição — estão disponíveis em nossa loja na Santa Ifigênia e no site. Se você está montando sua bancada de soldagem ou profissionalizando o seu laboratório em casa, a Mamute tem o que você precisa.

🚀 Conclusão

Soldagem perfeita não é talento — é método. O Ritual 1-2-3 do MauMaker pode ser repetido de forma confiável por qualquer maker que dedique algum tempo à prática deliberada: insumo certo, temperatura certa, tempo certo, resfriamento certo. Os critérios visuais de inspeção transformam "achei que estava bom" em "está comprovado por padrão técnico".

Quando você domina a soldagem, elimina uma categoria inteira de problemas dos seus projetos. Problemas de conexão, intermitência, falhas aleatórias — tudo isso some. O que sobra é um circuito que funciona porque cada junção foi executada com intenção e técnica.

Agradecemos ao MauMaker · Maurício Jabur por compartilhar sua metodologia. Siga o trabalho dele em @mau_maker e acesse as experiências e projetos em maumaker.com. 🦣⚡
